隨著大客車檔次及加工工藝水平的不斷提高，為增大駕乘人員的視野，國內大客車風窗玻璃的面積在逐漸加大，其最大尺寸已接近2.4mX1.8m。面積增大，玻璃自重增加，由于大型豪華客車的最高車速大都在115km/h以上，風窗玻璃承受的風壓也相應增大，同時隨著前圍骨架孔洞加大，骨架整體抗扭剛度將降低，再加上路面質量不好，風窗采用夾膠玻璃等因素的綜合作用，導致包括一些知名品牌在內的大客車風窗玻璃經常出現爆裂現象。

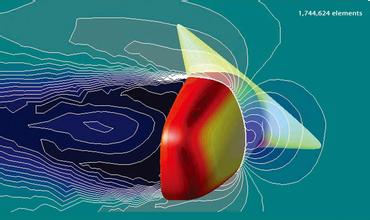

經長時間觀察分析與驗證，認為導致風窗爆裂的主要原因如下：(1)玻璃自身質量缺陷。如爆邊、缺角、節瘤、裂紋、重劃傷等引起玻璃在客車運行中破裂，(2)風窗設計曲率半徑太大，垂直后傾角過小，玻璃風壓超過其抗壓極限，(3)前圍骨架剛度不夠，變形太大，(4)玻璃安裝結構不好，引起局部變形過大。在上述原因中，第(1)項通過加強玻璃安裝前的檢驗，督促配套廠家提高其產品質量可以解決，第(2)項在產品設計前期總布置時必須考慮到位，否則改動起來代價較大，第(3)項可通過加大前圍圍梁截面或增加連接加強板等辦法解決，第(4)項玻璃安裝結構是否合理可靠，工藝性的好壞直接影響風窗玻璃的安裝強度和使用壽命，本研究由此處著手，進行強度分析并作如下探討。
該種結構玻璃采用膠條和雙側膠芯安裝，但其固定框為小型材(25X25或20X20)制作而成，固定框與前圍骨架焊接，玻璃四角帶圓弧時該框也得彎成圓角，其特點是安裝強度高，無內止口。但由于風窗玻璃周邊有三邊曲線多為空間曲線，型材用模具成型困難，工藝性較差，因此，該結構適用于批量小、風窗玻璃形狀簡單的車型，對大批量生產，該結構生產效率太低，如圖所示(圖中省略了蒙皮)。
該種結構玻璃采用膠條和單側膠芯安裝，安裝框由內外鋼板止口組成，外止口帶在蒙皮上(厚1.0)，內止口單獨制作(厚1.2-1.5mm)，蒙皮焊裝后內止口與骨架焊接，同時與外止口點焊，風窗玻璃下邊膠條與骨架圍梁緊貼，承重好。其特點是鋼板件適合用模具成型，蒙皮和內止口均可用模具制作，而且強度高，故該結構適用于批量大、風窗玻璃形狀復雜的大型客車，生產效率較高，如圖所示。該種結構蒙皮為玻璃鋼(厚3mm)并帶出外止口，鋼板內止口單獨制作(厚1.52mm)。為保證順利安裝，玻璃鋼外止口與骨架周邊留有適當間隙。蒙皮安裝后將內外止口和止口檢驗胎用大力鉗夾緊，焊接內止口，然后內外止口間用鉚釘鉚接。該種結構由于玻璃鋼剛性較差，而工藝上無法保證與骨架緊貼，止口處抗變形能力差，但整體玻璃鋼蒙皮對新車型作為鋼板沖壓模具前的過渡生產方式，其模具成本低、快速高效，特別適合大客車的生產。
